Générateur à gaz 1000 kW alimenté par Cummins
| Conditions de fonctionnement acceptables : |
| Température ambiante : -25℃~+45℃ |
| Humidité relative : <30% (20℃） |
| Pression atmosphérique : 100kPa |
| Altitude : ≤500m |
| Gaz utilisé : Gaz naturel |
| Pression de gaz combustible admissible : 10~50kPaTeneur enCH₄ ≥85% |
| Le gaz ne doit pas contenir d'eau libre ni de matières libres (la taille des impuretés doit être inférieure à 5μm). |
| Données du groupe électrogène à gaz | |
|---|---|
| Modèle du groupe électrogène | U1GC1000-G |
| Puissance continue | 1000kW/1250kVA |
| Type de sortie | Triphasé 4 fils |
| Tension de sortie | 400/230 V |
| Facteur de puissance Cos phi | 0,8 AR |
| Fréquence (Hz) | 50 |
| Vitesse nominale (tr/min) | 1500 |
| Efficacité électrique du groupe à gaz | 38% |
| Rendement thermique du groupe à gaz | 45% |
| Rendement total | 83% |
| Consommation de gaz à pleine charge | 9,47 MJ/kWh |
| Consommation d'huile lubrifiante | ≤0,3 g/kWh |
| Régulation de tension stabilisée | ≤ ±1,5 % |
| Régulation de tension instantanée | ≤ ±20 % |
| Temps de rétablissement de la tension (s) | ≤ 1 |
| Taux de fluctuation de tension | ≤ 1 % |
| Taux d'aberration de l'onde de tension | ≤ 5 % |
| Régulation de fréquence stabilisée | ≤ 1 % (réglable) |
| Régulation de fréquence instantanée | -10 % ~ 12 % |
| Taux de fluctuation de fréquence | ≤ 1 % |
| Poids net, type ouvert | 11980 kg |
| Dimensions, type ouvert | 6100*1800*2570 mm |
| Données du moteur à gaz | |
|---|---|

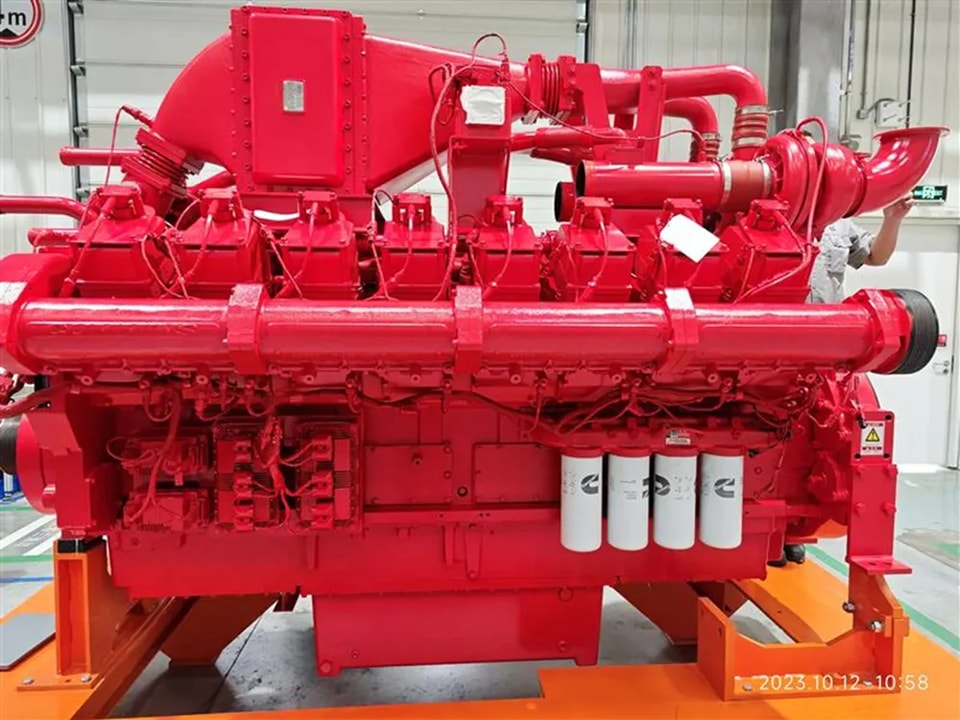

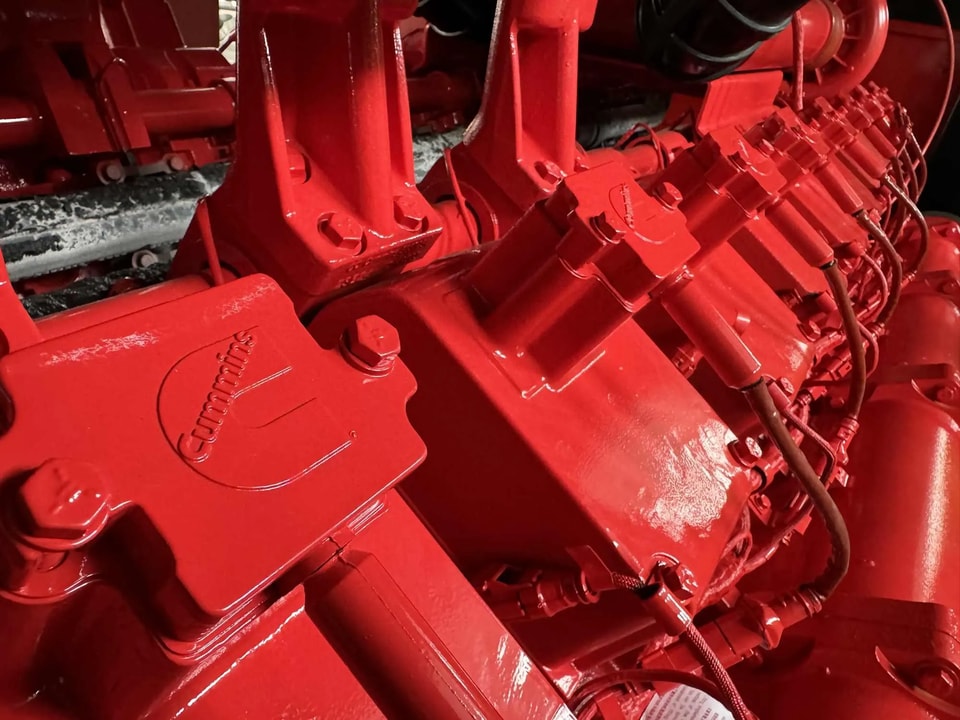

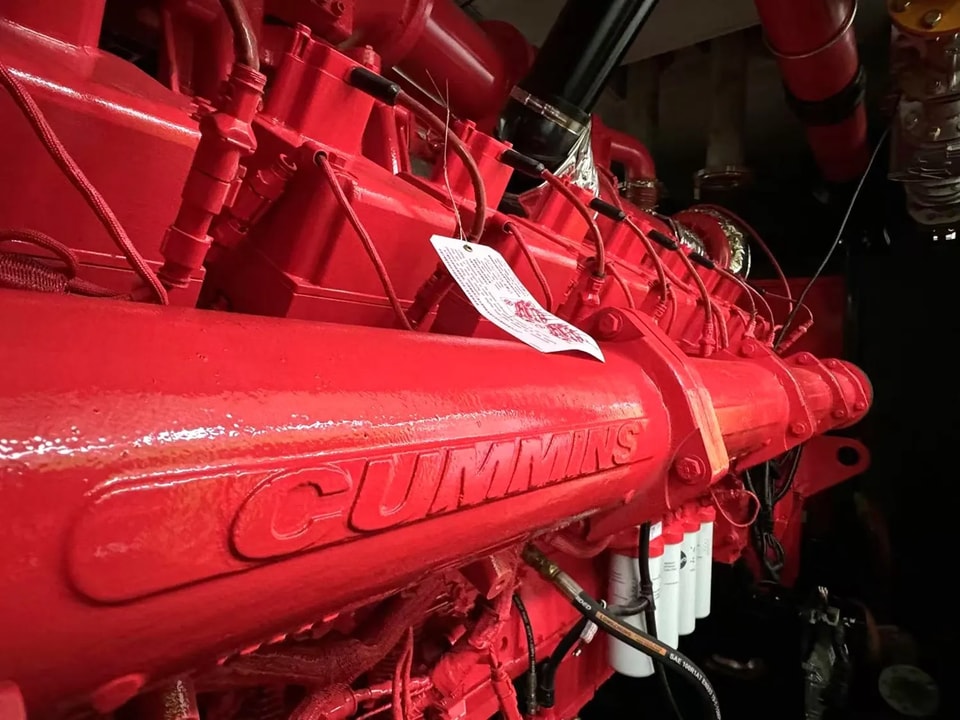

| Modèle | K50N-G10 |
| Marque | Cummins |
| Type | 4 temps, en V à 60°, 16 cylindres |
| Aspiration | Turbocompressé et refroidi |
| Puissance continue | 1100 kW (1475 BHP) @ 1500 tr/min |
| Alésage*Course (mm) | 159*159 |
| Cylindrée (L) | 50 |
| Taux de compression | 11.5:1 |
| Vitesse (tr/min) | 1500 |
| Poids humide (kg) | 5800 |
| Données de l'alternateur | |
|---|---|
| Modèle | LSA50.2L7 |
| Marque | Leroy Somer (ou Stamford ou autres marques sur demande) |
| Puissance continue | 1080 kW / 3 phases, 4 fils |
| Tension nominale (V) | 400/230 V, AC |
| Fréquence (Hz) | 50 |
| Efficacité | 96,6 % |
| Régulation de tension | ±0,25 % (réglable) |
| Classe d'isolation : | classe H |
| Indice de protection | IP 23 |
| Méthode de refroidissement | Refroidissement par air, auto-ventilation |
| Mode de régulation de la tension | Régulateur de tension automatique |
Contrôleur ComAp IG500-G2 ou contrôleur UK Deepsea DSE8620 MKII |
|---|
L'InteliGen 500 est un contrôleur de mise en parallèle avec écran couleur 5" pour les applications avancées de groupes électrogènes à gaz, prenant en charge le fonctionnement de groupes simples ou multiples en synchronisation avec le réseau électrique principal ou en mode îloté.
|
| Tableau de synchronisation | |
|---|---|
| Modèle | U1S1000 |
| Capacité | 2000A |
| Marque du disjoncteur à air | ABB/SCHNEIDER/CHINT |
| Contrôleur | DSE8620 MKII/ComAp IG500G2 |
Caractéristiques : 1. Synchronisation automatique des groupes électrogènes à gaz 2. Délestage automatique du groupe électrogène 3. Démarrage et arrêt programmés du groupe électrogène 4. Surveillance et protection du groupe électrogène 5. Synchronisation des groupes électrogènes avec le réseau national / Mise en parallèle de plusieurs groupes. | |

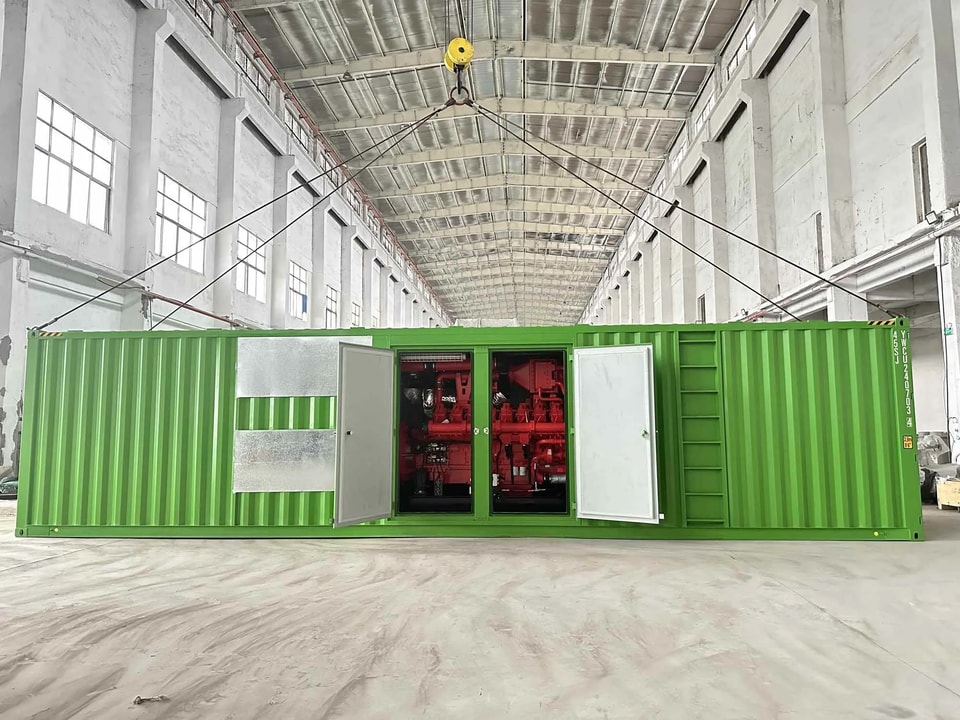

Capotage conteneurisé 40 pieds High Cube | |
| Caractéristiques : 1. Conteneur ISO 40 pieds High Cube avec certificat CCS. 2. Peinture de haute qualité pour garantir une excellente protection contre les intempéries.météorologiques. 3. Résistant aux intempéries, à la poussière et insonorisé, adapté aux environnements rigoureux.environnementales. 4. Toutes les pièces du capotage sont conçues selon des principes modulaires et les matériaux utilisent des plaques d'acier robustes.les matériaux du capot utilisent des plaques d'acier robustes. 5. Toutes les pièces métalliques du capotage sont peintes avec une peinture en poudre polyester électrostatique.peinture en poudre. 6. Système d'admission et d'échappement d'air efficace pour assurer une puissance de sortie stable. 7. Conception scientifique et techniques avancées pour réduire le niveau sonore à 75-85 dBA ; les matériaux et leurs revêtements assurent l'efficacité de l'absorption acoustique et la fonction de protection.à 75-85 dBA, les matériaux et leurs revêtements garantissent en outre l'efficacité de l'absorption acoustique et la fonction de protection. 8. La conception des verrous du capotage est plus pratique pour l'utilisation.et la maintenance assurent également une sécurité accrue du groupe électrogène. 9. La conception avec anneaux de levage et passages de fourches facilite le transport. 10. Bouton d'arrêt d'urgence à l'extérieur du capotage. 11. Conception compacte et soignée, le grand silencieux intégré réduit le niveau sonore. |
| Remplissage d'huile automatique, marque Murphy. (en option) |
Caractéristiques : Ajoute automatiquement de l'huile lubrifiante pour le groupe électrogène à gaz afin de permettre un fonctionnement continu sans interruption. |
| Radiateur à distance horizontal. (en option) |
Le radiateur à distance de secours s'activera pour refroidir le moteur lorsque : 1. Le système de récupération de chaleur est hors service pour cause de maintenance ou réparation. 2. Le client n'a pas besoin d'eau chaude, mais nécessite que le groupe à gaz fonctionne uniquement pour produire de l'électricité. 3. La température du liquide de refroidissement moteur est trop élevée. |

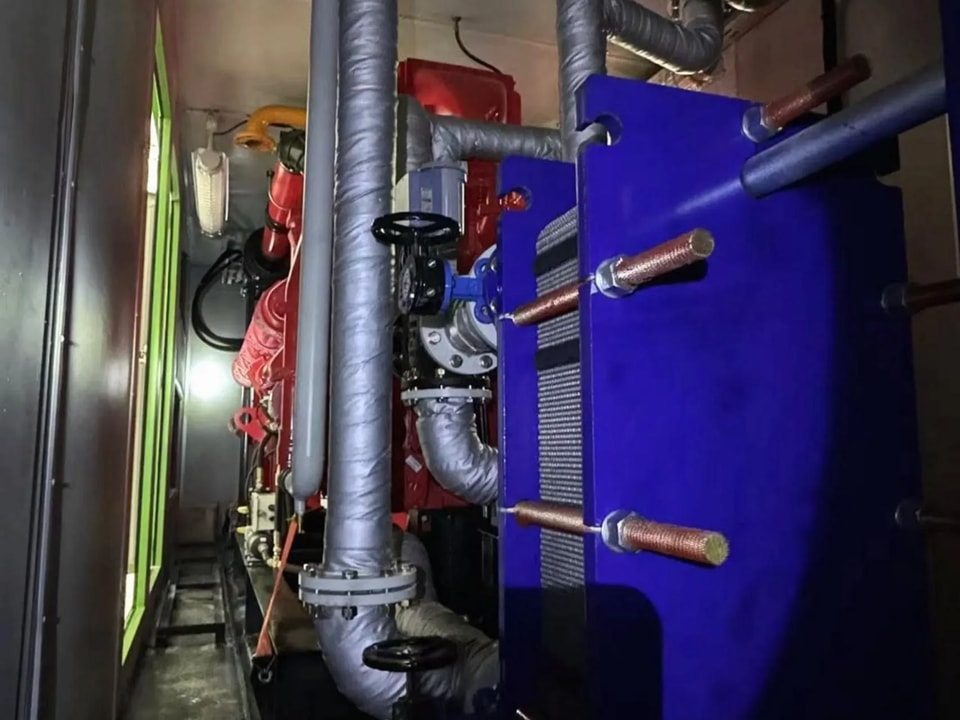

 | Système de récupération de chaleur. (en option) | |
| Matériau | Acier inoxydable | |
Échangeurs de chaleur | Échangeur de chaleur à plaques pour l'eau des chemises et échangeur de chaleur sur gaz d'échappement (chaudière) | |
| Efficacité électrique | 38 % à 1000 kWel | |
Efficacité thermique | 45% | |
Puissance thermique | 1184 kWth | |
| Température du système d'alimentation en eau | 60 ℃ | |
| Température de sortie d'eau | 85 ℃ | |
| Consommation d'eau chaude | 11,3 L/s | |
| Caractéristiques : Augmente l'efficacité totale. L'eau chaude peut être utilisée à des fins domestiques et industrielles | ||

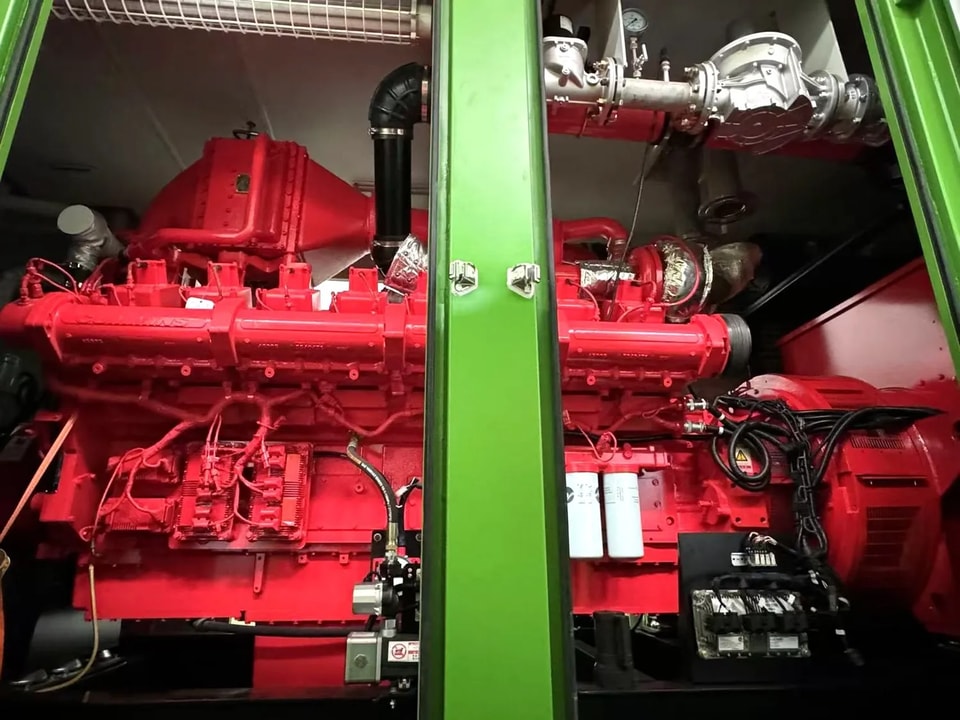

1. Moteur à gaz Cummins neuf.
2. Alternateur Leroy Somer sans balais neuf.
3. Contrôleur automatique de groupe électrogène, contrôleur UK Deepsea / ComAP
4. Capotage insonorisé en conteneur High Cube de 40 pieds
5. Panneau de synchronisation avec disjoncteur à air (ABB/Schneider/CHINT/DELIXI)
6. Rampe de vannes gaz (régulateur de gaz DUNGS Allemagne, électrovanne, pare-flammes, vanne à boisseau sphérique)
7. Système de remplissage d'huile automatique
8. Réchauffeur d'huile et réchauffeur de liquide de refroidissement
9. Radiateur à distance
10. Système de récupération de chaleur pour utiliser la chaleur du liquide de refroidissement de la chemise du moteur (par échangeur de chaleur à plaques) et la chaleur d'échappement (par chaudière de récupération).
11. Liste des accessoires pour chaque moteur :
| Articles | Quantité |
|---|---|
| Silencieux | 2 |
| Coudes | 1 jeu |
| Vis et brides | 1 jeu |
| Joint en amiante | 1 jeu |
| Liquide anticorrosion | 1 |
| Batteries de démarrage sans entretien pour groupe électrogène, chargeur de batterie, câbles de batterie | 1 jeu |
| Boîte à outils standard | 1 |
Liste des documents : | |
| Manuel d'utilisation du groupe, Manuel d'entretien du groupe | 1 jeu |
| Catalogue de pièces moteur | 1 |
| Manuels de l'alternateur, Manuels d'entretien, Catalogue de pièces | 1 jeu |
| Plans d'installation du groupe, Schémas du système électrique | 1 jeu |
| Instructions du contrôleur ComAp | 1 |
| Certificat moteur, Certificat alternateur, Certificat du groupe électrogène | 1 |
| Rapports d'essais du groupe électrogène | 1 |
